- 서울시 광진구 중곡동 현장의 화장실 누수 공사 기록입니다.
- 내시경과 열화상 카메라로 방수층 파손 부위를 정확히 특정하였습니다.
- 배관 문제가 아닌 방수 결함임을 확인 후 집중 보수를 진행했으며,
- 꼼꼼한 마감 처리로 누수를 완전히 해결했습니다.
1. 광진구 중곡동 배관 기밀 테스트 진행
배관에 공기를 채워 넣고 압력이 유지되는지 확인하는 작업입니다. 이 과정을 통해 배관 파손인지 아니면 방수층 문제인지를 명확히 가려냅니다. 정확한 진단을 위해 꼼꼼하게 호스를 연결하고 수치를 체크합니다.
2. 중곡동 보일러실 난방배관 및 급수 배관 점검
보일러실 내부의 복잡한 배관 라인을 따라 누수 흔적을 추적하고 있습니다. 연결 부위가 많은 만큼 꼼꼼하게 각 소켓과 호스 연결부를 하나씩 점검했습니다. 배관 하단부에서 새어 나오는 습기가 있는지 확인하기 위해 근접 촬영하였습니다.
3. 광진구 중곡동 배관 압력 변화 확인
노란색 호스로부터 공급된 압력이 안정적으로 유지되는지 봅니다. \n아날로그 게이지와 디지털 수치를 대조하며 정밀하게 검사하고 있습니다. \n배관의 기밀이 깨지지 않는지 확인하여 누수 위치를 특정합니다.
4. 광진구 중곡동 수도 배관 압력 검사
배관의 각 분기점마다 압력을 걸어 누수가 발생하는 지점을 좁혀가는 과정입니다. 디지털 숫자로 나타나는 수치와 아날로그 바늘의 움직임을 동시에 보며 신뢰도 높은 검사를 진행하고 있습니다.

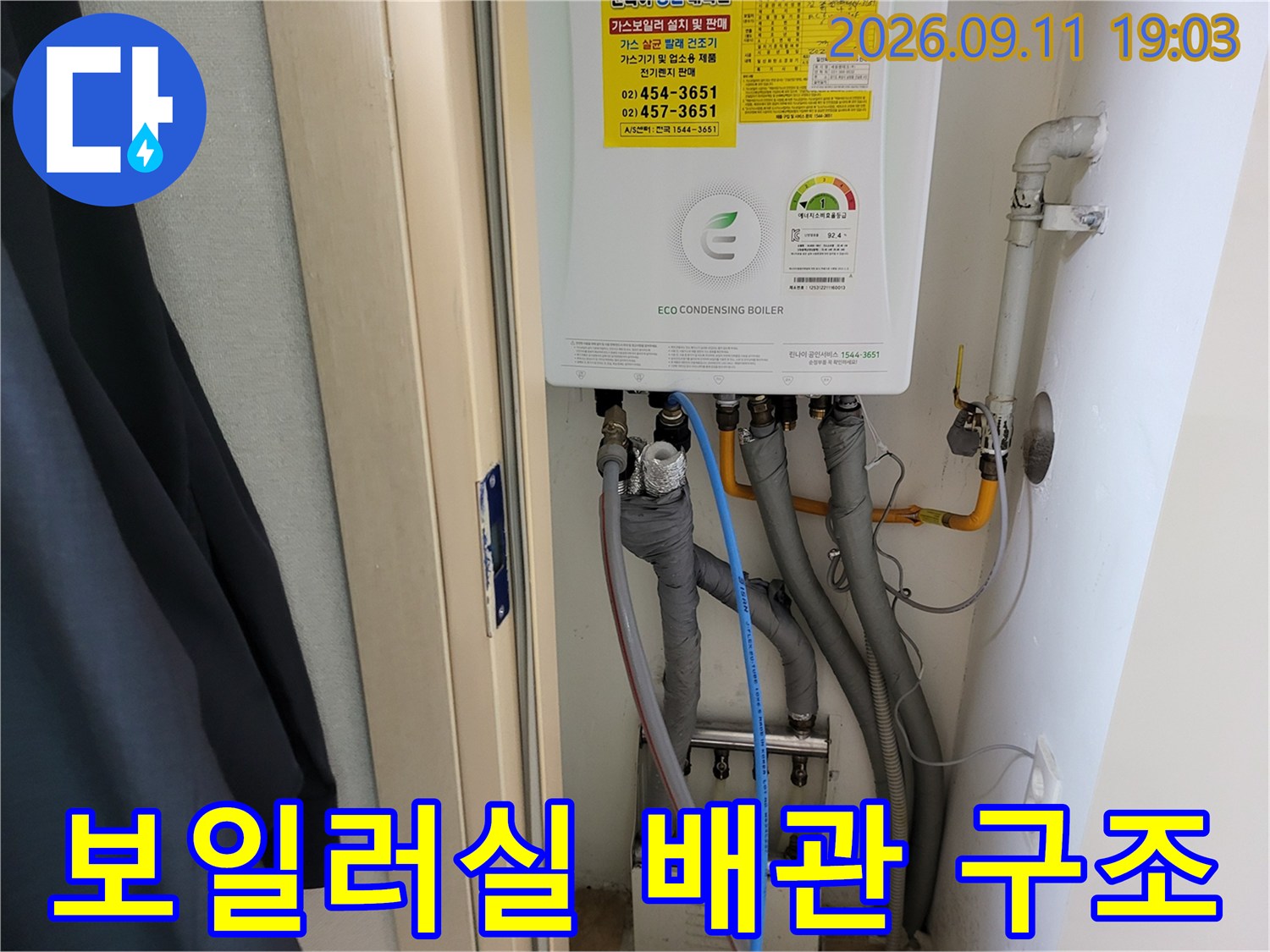

5. 광진구 중곡동 보일러 배관 및 가스 라인 점검
보일러실에 설치된 보일러 하단부를 근접해서 살펴보았습니다. 노란색으로 표시된 가스 라인을 포함하여 여러 급수 및 환수 배관들이 보이는데요. 배관 겉면에 맺힌 물방울이나 결로 현상이 있는지, 혹은 연결 부위에서 미세하게 새어 나오는 곳은 없는지 면밀히 살폈습니다.

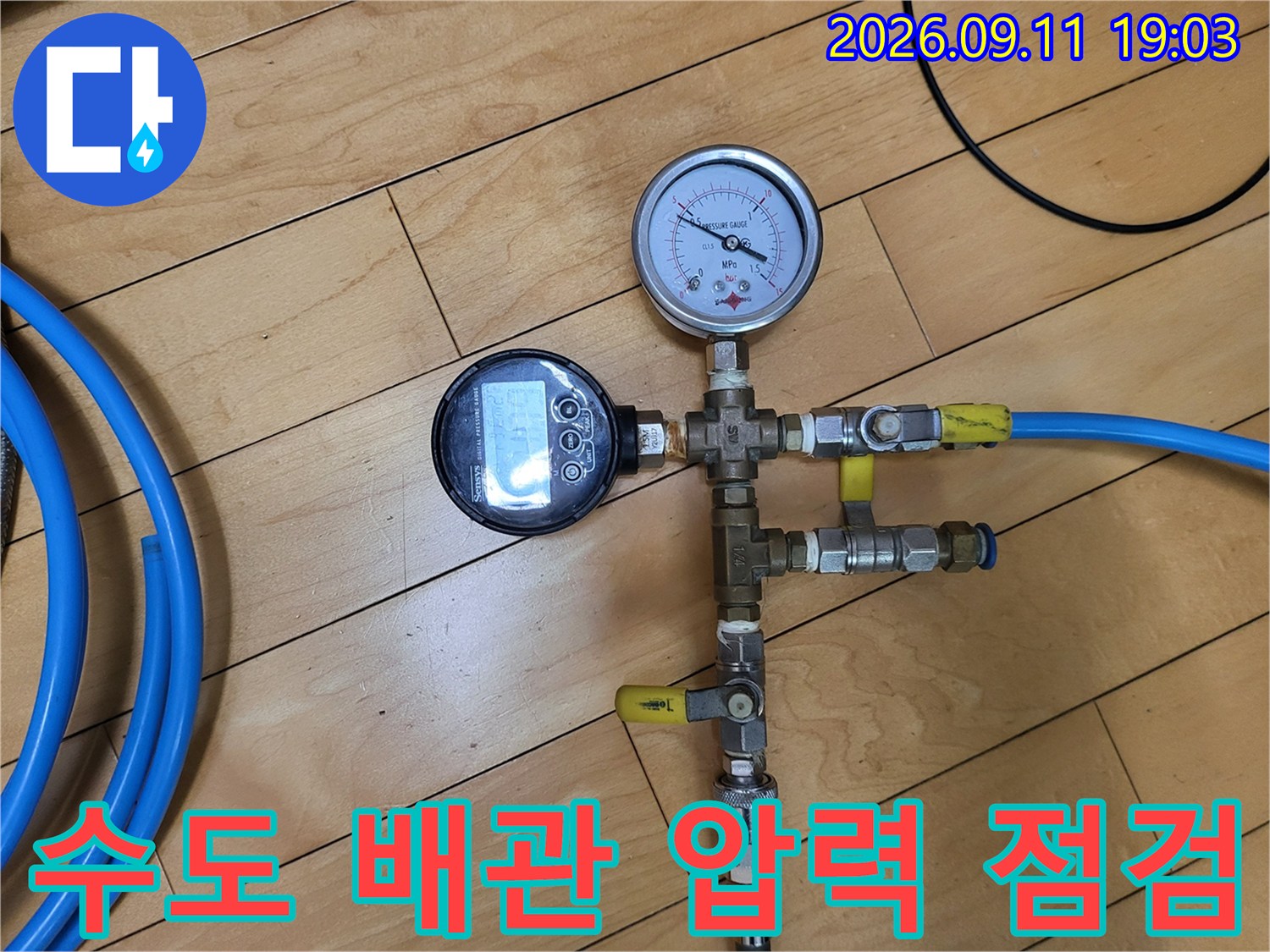

6. 중곡동 누수 진단을 위한 배관 압력계 설치
육안으로 보이지 않는 배관 내부의 결함을 찾기 위해서는 이런 정밀한 압력 테스트가 필수적입니다. 연결된 호스를 통해 배관 내부로 공기압을 주입하여 수치가 일정하게 유지되는지 확인하는 작업입니다.
7. 광진구 중곡동 누수 원인 정밀 진단 과정
육안으로 확인이 어려운 배수구 내부 깊은 곳까지 내시경 카메라를 넣어 꼼꼼하게 조사했습니다. 화면에 나타난 축축한 배수구 안쪽의 모습은 배수구 주변 방수층에 문제가 있음을 보여줍니다.
8. 중곡동 욕실 누수 원인 파악을 위한 열화상 진단
육안으로는 멀쩡해 보이는 타일 사이사이로 어디까지 물이 스며들어 있는지 열감으로 체크했습니다. 화면 중앙의 변화가 심한 구역을 중심으로 배수구 주변 방수층에 문제가 있음을 직관적으로 알 수 있습니다.
9. 광진구 중곡동 화장실 바닥 습기 분포 정밀 검사
화장실 바닥 배수구 주변을 집중적으로 열화상 카메라로 촬영하며 검사를 진행했습니다. 특정 영역에서 나타나는 온도 변화 패턴은 배수구 주변 방수층이 손상되어 물이 고여 있다는 강력한 증거가 됩니다.
10. 광진구 중곡동 화장실 바닥 방수 상태 진단
욕실 바닥 타일 사이사이로 물기가 스며들어 표면에 얇게 수분 막이 형성된 것이 보입니다. 이렇게 타일 표면이 계속 축축하게 유지된다면 바닥 아래 방수층에 문제가 생겼을 가능성이 매우 높습니다.
11. 광진구 중곡동 욕실 배수구 주변 방수 결함 진단
선형 배수구가 설치된 구간의 타일 표면 상태를 촬영했습니다. 타일 곳곳에 물기가 맺혀 있고 축축한 느낌이 강해서 단순히 물이 튀는 수준을 넘어 배수구 하부로 물이 침투하고 있는 전형적인 방수 결함 증상입니다.

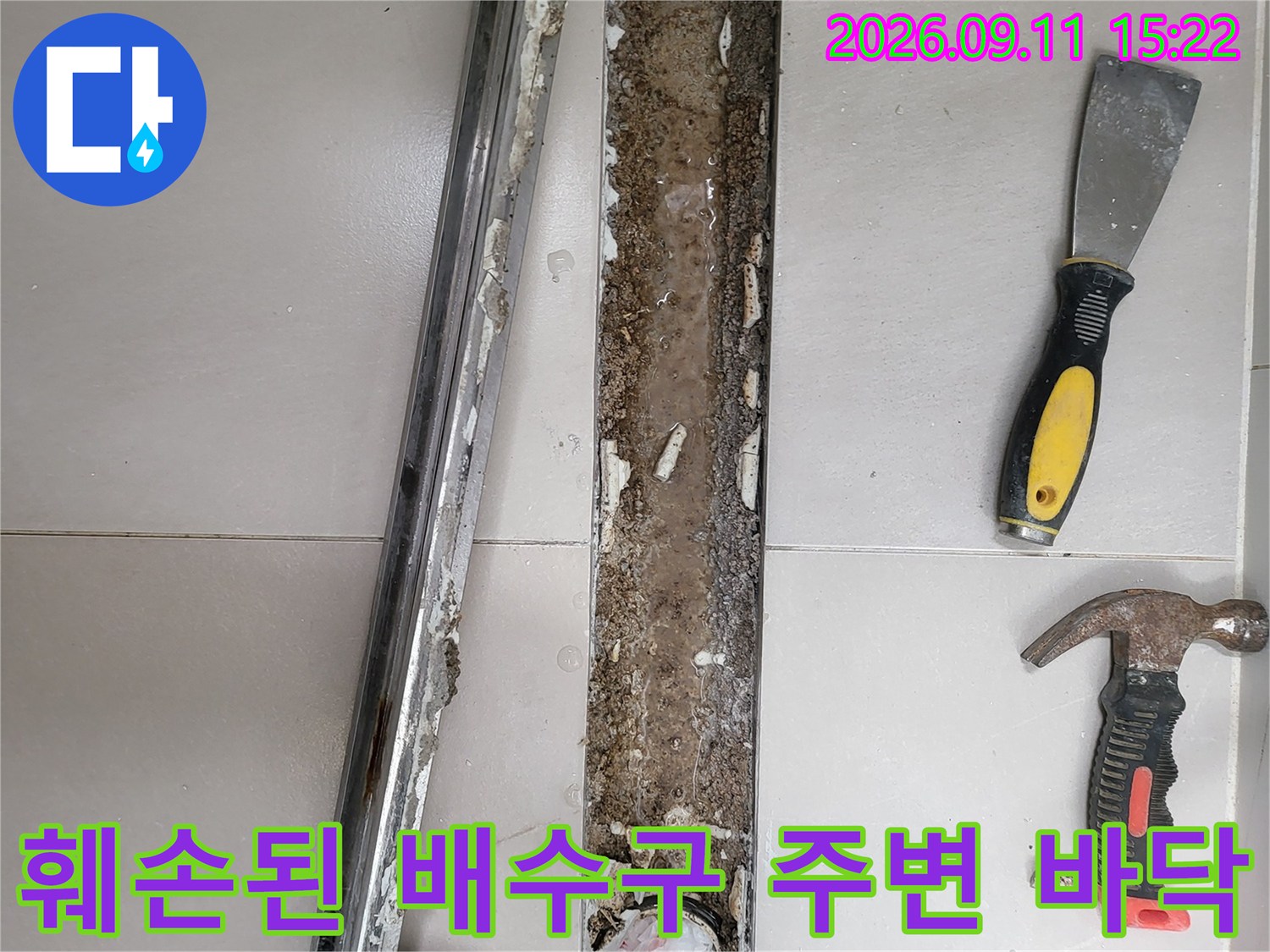

12. 광진구 욕실 선형 유가 주변 누수 현장
배수구 주변의 방수층이 깨져 있는 것을 확인하기 위해 작업을 진행했습니다. 금속 덮개를 들어내니 내부 바닥이 고스란히 드러납니다. 망치와 헤라를 이용해 타일과 기존 잔여물을 제거한 모습입니다. 이 부위의 방수 보강이 누수 해결의 핵심입니다.
13. 광진구 욕실 선형 배수구 방수 결함 진단
선형 유가 덮개를 분리하고 내부의 상태를 면밀히 살피고 있습니다. 타일 사이로 물이 타고 들어갔던 흔적이 배관 주변에 남아있습니다. 새로운 방수층 형성을 위해 기존 부위를 깨끗하게 정리하는 단계입니다.
14. 광진구 중곡동 욕실 유가 누수 방지 보강 공사
문제가 되었던 선형 배수구 라인을 따라 방수재를 두툼하게 올려서 틈새를 메웠습니다. 기존에 물이 스며들었던 타일 사이의 빈 공간을 완벽히 차단하여 방수 성능을 높이는 과정입니다. 꼼꼼한 도포가 누수 해결의 열쇠입니다.
15. 광진구 중곡동 욕실 선형 유가 탈거 현장
길쭉한 형태의 금속 배수구 커버를 들어 올려 내부를 노출시켰습니다. 안쪽 배수 구멍과 주변 타일 사이의 유격이 있는지 살펴보았습니다. 방수층 결함을 찾기 위해 덮개를 제거하고 배관 입구를 정밀하게 관찰했습니다.
16. 중곡동 욕실 바닥 타일 균열 및 누수 진단
변기 뒤쪽과 측면의 타일 마감 처리가 어떻게 되어 있는지 확인했습니다. 바닥 타일 표면에 눈에 띄는 오염이나 물 고임 현상이 있는지 점검했습니다. 누수 발생 시 물이 흐르는 경로를 찾기 위해 바닥 면을 세밀하게 관찰했습니다.
17. 광진구 중곡동 욕실 벽면 타일 및 변기 주변 점검
변기 뒤쪽 공간의 타일 마감 상태가 매우 중요합니다. 세면대 아래쪽 벽면에 습기가 배어 나오는지 면밀히 체크했습니다. 타일 사이 줄눈 부위의 탈락이나 틈새를 확인하여 누수 경로를 파악 중입니다.
18. 광진구 중곡동 욕실 배수구 주변 방수 결함 확인 작업
이번 현장은 욕실 바닥의 선형 배수구 쪽에서 물이 스며드는 상황이었습니다. u직적으로 보이는 타일 상태는 양호해 보였지만, 배수구 주변 유가 틈새를 통해 방수층으로 물이 침투하는 것을 확인하기 위해 집중 점검했습니다.
